Для кирпичной кладки

Для кирпичной кладки

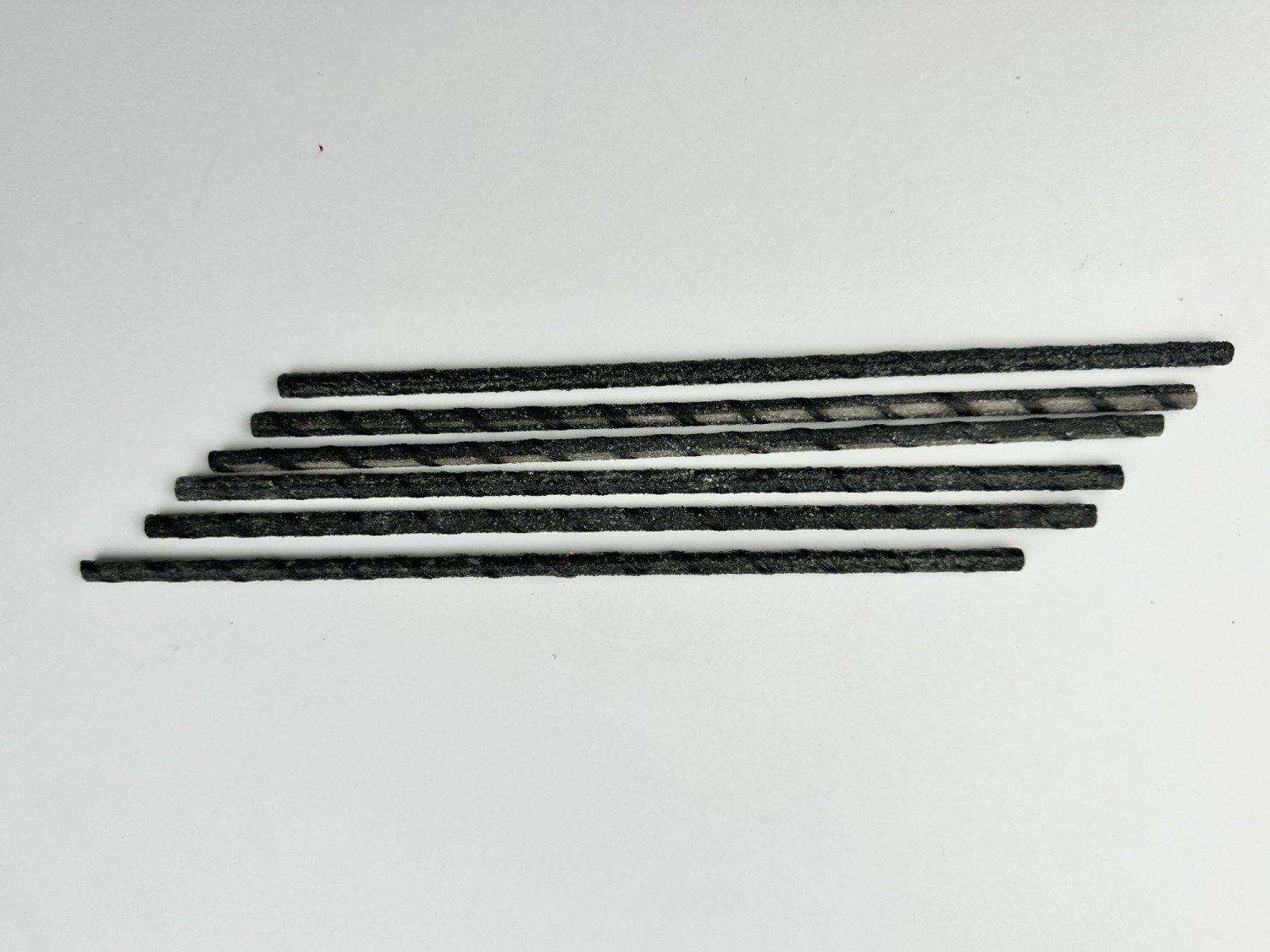

Гибкие связи производства ООО «Обнинский Завод композитных материалов» — это базальтопластиковые или стеклопластиковые стержни диаметром 4 мм и 6 мм. По всей длине стержня имеется песчаное покрытие, которое выполняет роль песчаного анкера при фиксации в швах кладки.

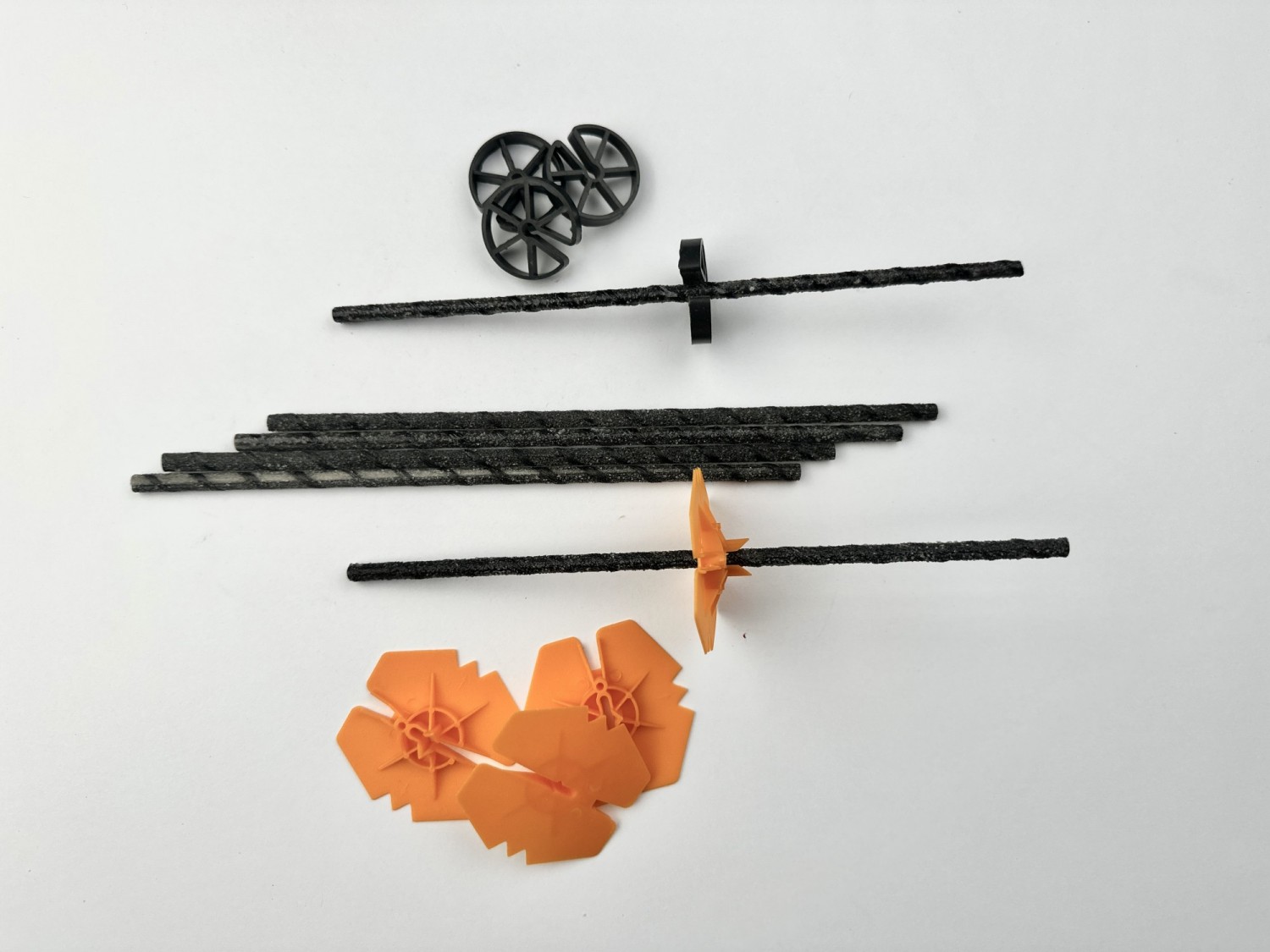

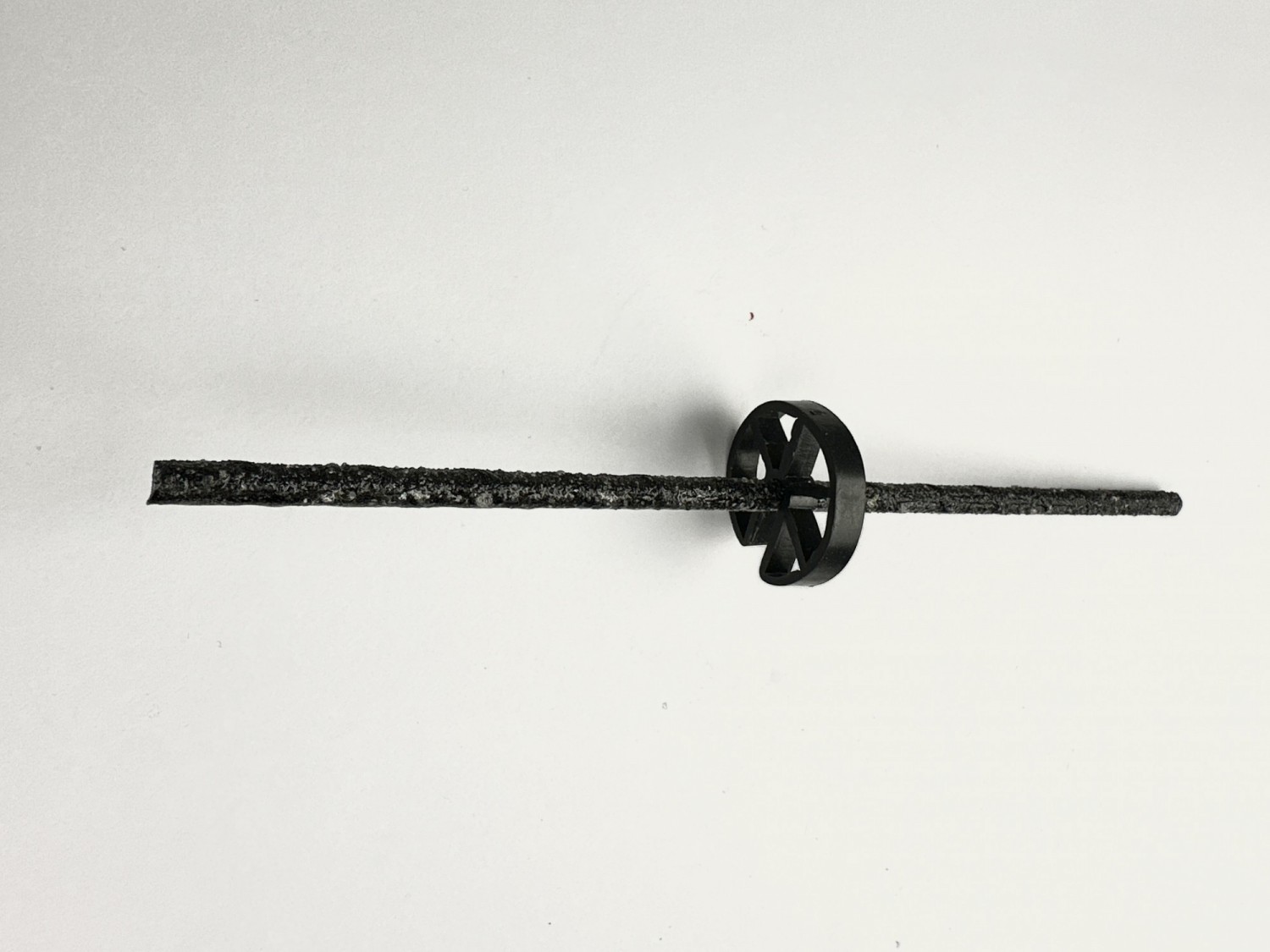

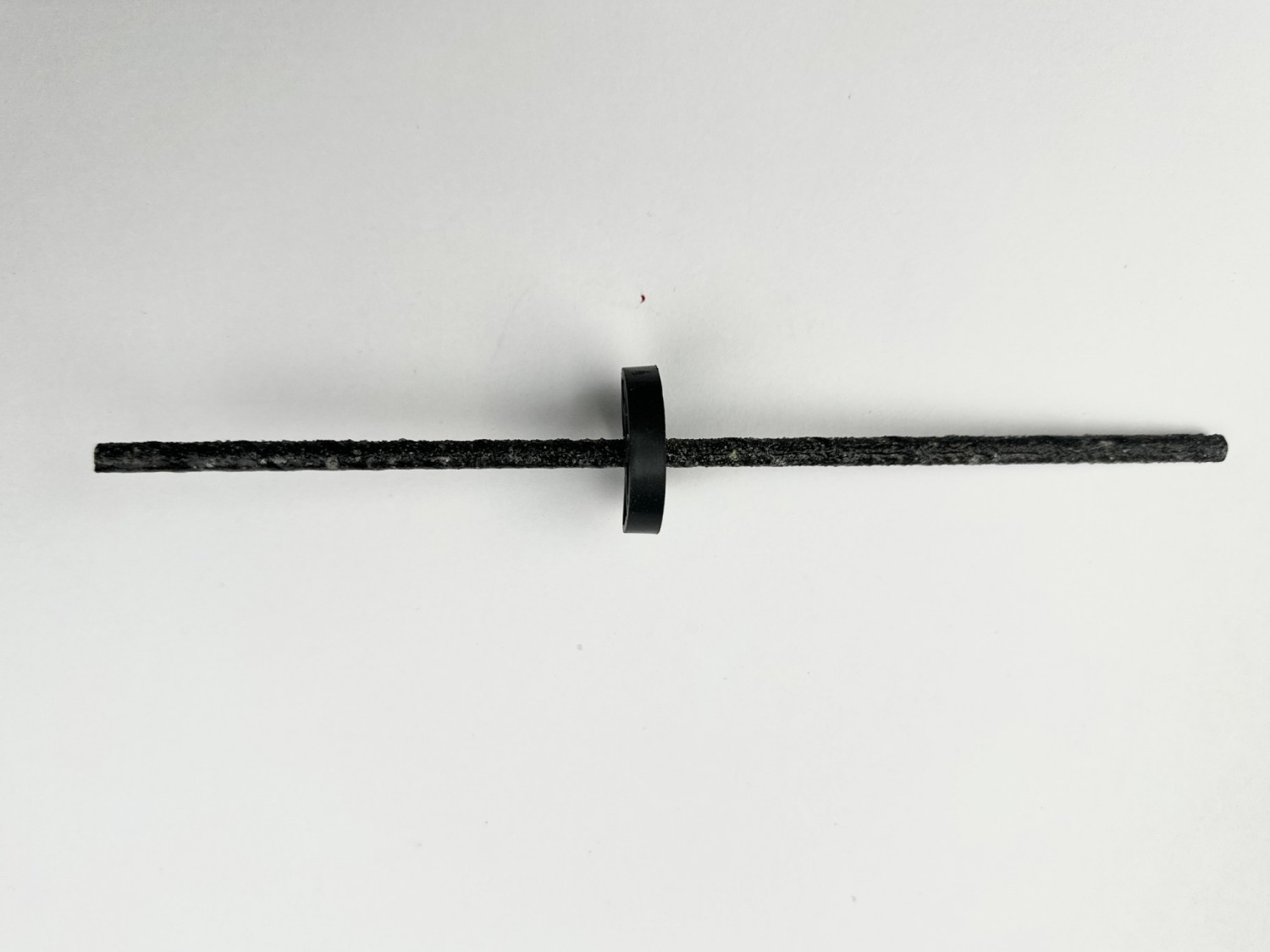

Базальтопластиковые и стеклопластиковые стержни обеспечивают адгезию со строительным раствором и дополнительную защиту поверхности от коррозии в щелочной среде бетона. Для создания воздушного зазора применяется пластиковый фиксатор.

ЦЕНА ГИБКИХ СВЯЗЕЙ ДЛЯ КИРПИЧНОЙ КЛАДКИ

Базальтовые гибкие связи диаметром 6 мм Цена шт./руб. Цена шт./руб.
БПА 200*-6-2П 5,5
БПА 250-6-2П 6,8
БПА 300-6-2П 8,1
БПА 350-6-2П 9,5
БПА 400-6-2П 10,8
БПА 450-6-2П 12,2
БПА 500-6-2П 13,5
Стеклопластиковые гибкие связи диаметром 6 мм с песчаным покрытием Цена шт./руб.
СПА 200-6-2П 3,7
СПА 250-6-2П 4,6
СПА 300-6-2П 5,5
СПА 350-6-2П 6,4
СПА 400-6-2П 7,4
СПА 450-6-2П 8,3
СПА 500-6-2П 9,2

* - цены на промежуточные длины гибких связей уточняйте у менеджера.

ОСОБЕННОСТИ МАРКИРОВКИ ГИБКИХ СВЯЗЕЙ

Пример, маркировка БПА-300-6-2П расшифровывается следующим образом:

БПА - означает материал «базальтопластиковая арматура»,

число 300 - означает длину стержня гибкой связи,

цифра 6 - определяет усредненный наружный диаметр данного стержня,

2П» - означает, что гибкая связь для кирпичной кладки имеет песчаное покрытие, которое выполняет роль песчаных анкеров при фиксации в швах кладки.

Пример, маркировка СПА-350-6-2П расшифровывается следующим образом:

СПА - означает материал «стеклопластиковая арматура»,

число 350 - означает длину стержня гибкой связи,

цифра 6 - определяет усредненный наружный диаметр данного стержня,

2П» - означает, что гибкая связь для кирпичной кладки имеет песчаное покрытие, которое выполняет роль песчаных анкеров при фиксации в швах кладки.



КАК ПРАВИЛЬНО РАССЧИТАТЬ ДЛИНУ ГИБКИХ СВЯЗЕЙ ДЛЯ КИРПИЧНОЙ КЛАДКИ.

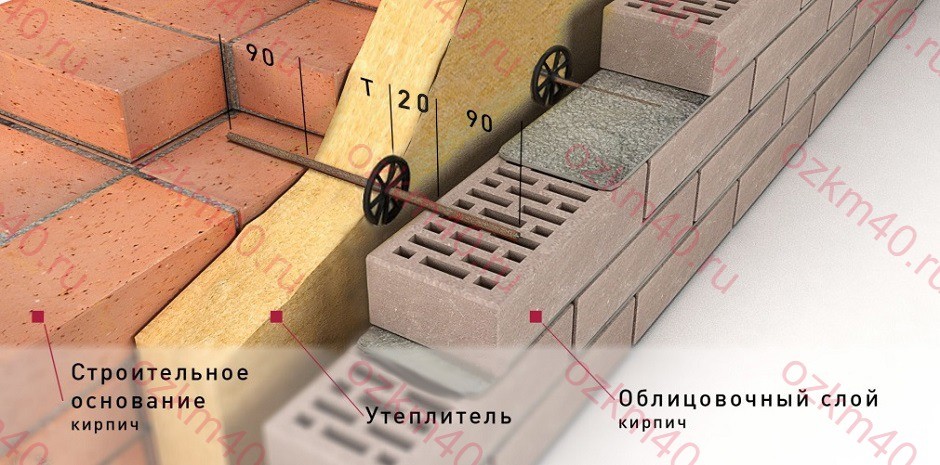

Необходимая длина гибкой связи рассчитывается по формуле: «L = 90 мм + Т + 40 мм + 90 мм», где

  • L – это длина гибкой связи для стены с воздушным зазором,
  • Т – это толщина утеплителя,
  • воздушный зазор составляет 40 мм,
  • рекомендуемая глубина монтажа гибких связей в облицовочный слой и несущую стену составляет по 90 мм,

Если не предполагается делать вентилируемый зазор в стене, то длина гибкой связи рассчитывается по формуле: «L = 90 мм + Т + 90 мм» при аналогичных обозначениях.

КАК ПРАВИЛЬНО РАССЧИТАТЬ КОЛИЧЕСТВО ГИБКИХ СВЯЗЕЙ.

Общее количество гибких связей = общая площадь всех стен  (без окон и дверей) х 5,5 шт.

Требования к гибким связям описаны в СНиП II-22-81 «Каменные и армокаменные конструкции» Пункт 6.31 данного СНиП (с дополнением последней редакции) гласит:

  • Гибкие связи следует проектировать из коррозионно-стойких сталей или сталей, защищенных от коррозии, а также из полимерных материалов. Суммарная площадь сечения гибких стальных связей должна быть не менее 0,4 см2 на 1 м2 поверхности стены. Сечение полимерных связей устанавливается из условия равной прочности стальным связям.
  • Гибкие связи в многослойных стенах с утеплителем и с наружным облицовочным слоем из кирпича или камня должны обеспечивать возможность восприятия силовых, температурно-усадочных и осадочных деформаций по вертикали.

МОНТАЖ ГИБКИХ СВЯЗЕЙ ДЛЯ КИРПИЧНОЙ КЛАДКИ.

В среднем, на 1 м2 многослойной кирпичной стены приходится около 5 шт. композитных гибких связей при условии создания вентилируемого зазора.

Если предполагается утепление плитой из минеральной ваты, то расстояние между базальтовыми или стеклопластиковыми гибкими связями как по вертикали, так и по горизонталидолжно быть около 50 см. Если предполагается утепление пенополистиролом (пенополиуретаном), то расстояние между  гибкими связямипо вертикали должно быть равно высоте плиты, но не более 100 см, а по горизонтали – 25 см, но не менее 4 шт. гибких связей на 1 м2.

Дополнительно рекомендуется монтаж гибких связей для кирпичной кладки по периметру проемов, около деформационных швов, в углах стен так, чтобы расстояние между  гибкими связямисоставляло около 30 см.

ВАЖНО! Часто горизонтальные швы внутреннего и наружного слоев кирпичной кладки, где производится монтаж гибких связей, не совпадают. В таком случае необходимо производить монтаж гибких связей в вертикальных швах внутреннего слоя. После необходимо тщательно заделать шов цементно-песчаным раствором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИБКИХ СВЯЗЕЙ ДЛЯ КИРПИЧНОЙ КЛАДКИ.

Одной из главных характеристик гибких связей является теплопроводность: чем ниже показатель теплопроводности материала, из которого сделана гибкая связь, тем меньше "мостиков холода" - это мест повышенной теплоотдачи. "Мостики холода" негативно влияют на теплоизоляцию здания и степень влажности в помещении. На местах теплопотерь образуется конденсат, что в свою очередь ведет к образованию плесени и грибковых поражений стены.

Показатель теплопроводности стеклопластика - 0,56, а показатель теплопроводности базальта - 0,46, тогда как у стали этот показатель равен 17,0.

При использовании стеклопластиковых гибких связей и базальтовых гибких связей «мостики холода» не образуются и происходит снижение теплопотерь до 40%, что значительно снижает затраты на отопление и эксплуатацию здания.

Показатели

Базальтопластик

Стеклопластик

Нержавеющая сталь

1. Прочность на растяжение, МПа

1280

1200

550

2. Теплопроводность

0,46

0,56

17

3. Огнестойкость,°С

до 600

до 1050

до 600

4. Модуль упругости, ГПа

56-60

45

200

5. Электрическая проводимость

не проводит электричество

не проводит электричество

проводит электричество

6. Магнитная характеристика

не намагничивается

не намагничивается

намагничивается

7. Плотность

2

2

7,85

8. Показатели надежности

очень высокая коррозионная и химическая устойчивость

высокая коррозионная и химическая устойчивость

высокая коррозионная и химическая устойчивость

ДОСТАВКА ИЛИ САМОВЫВОЗ

Вы можете заказать и купить базальтовые гибкие связи:

Самовывоз с производства в Калужской области:
Адрес: г. Жуков, улица Советская, д.84А.

График работы: Ежедневно с 10:00 до 21:00 (по предварительной договоренности).
Телефон: +7 (903) 636-5721 или +7 (484) 259-5721

Или оформить доставку по телефону: +7 (903) 636-5721 или +7 (484) 259-5721 без выходных.

Доставка транспортной компанией по всей России.
