Гибкие связи для газобетона

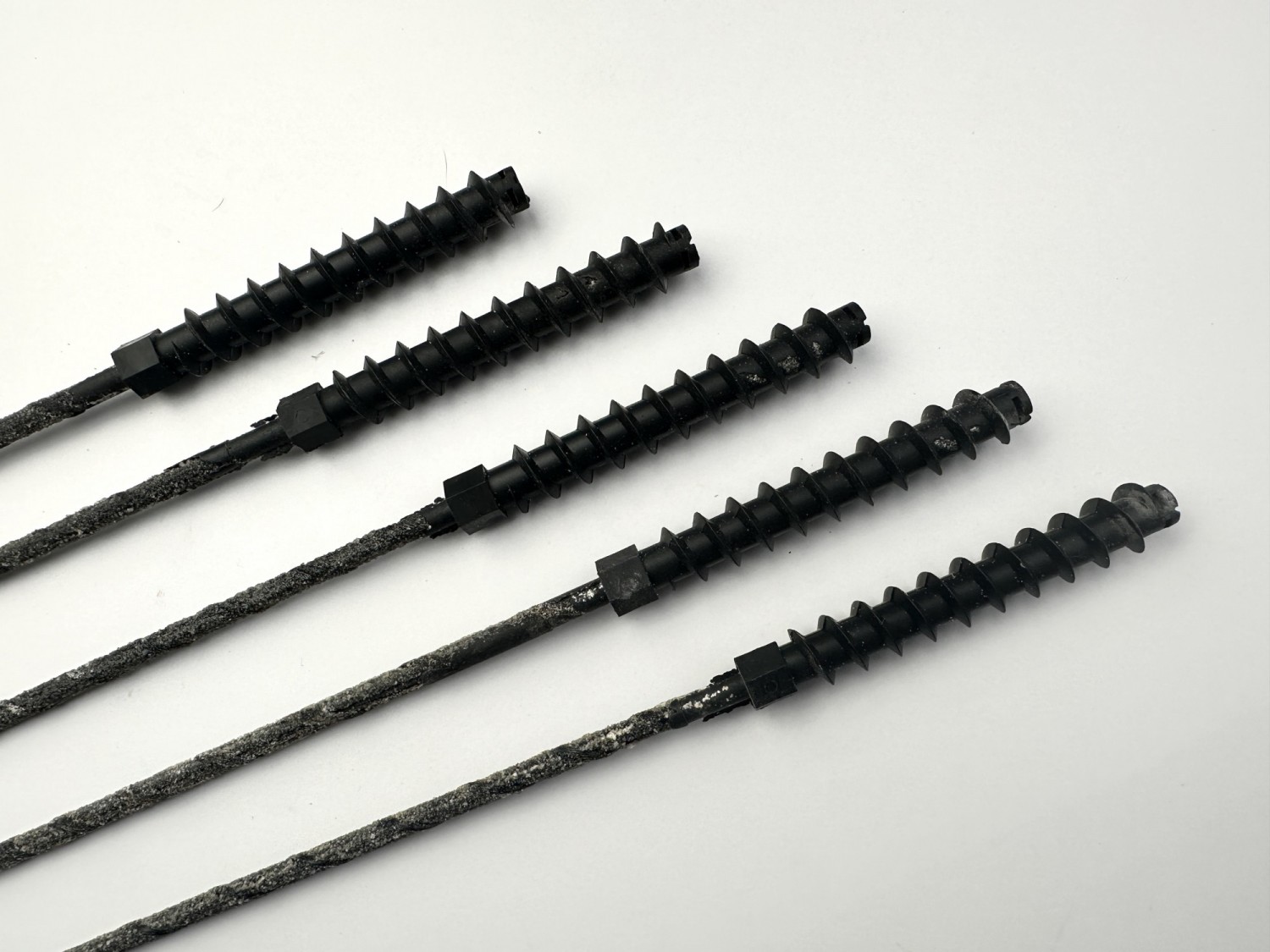

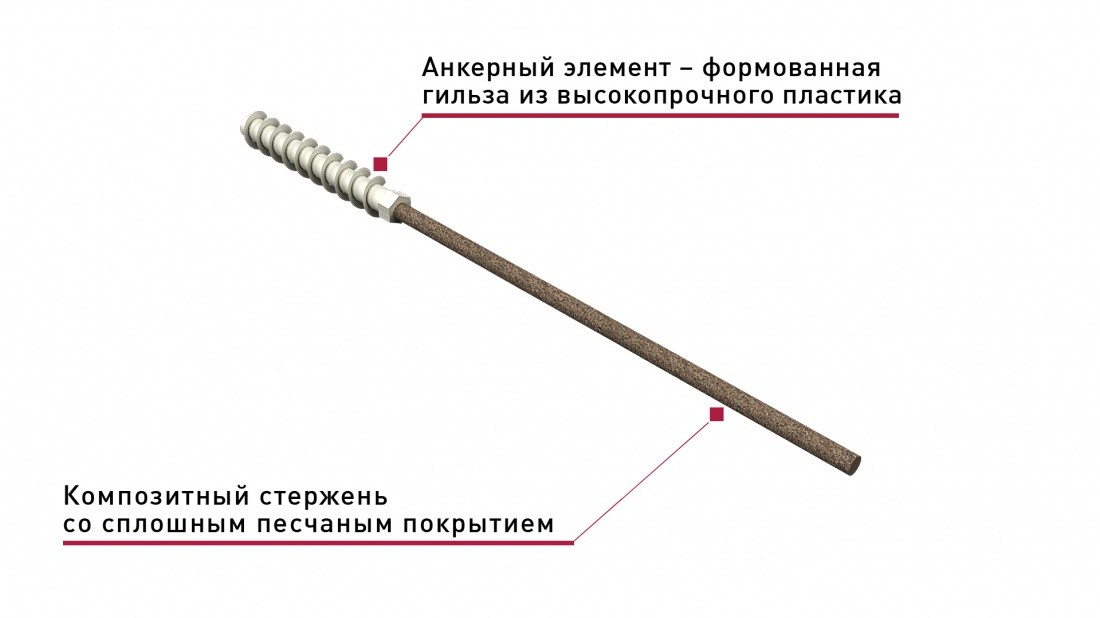

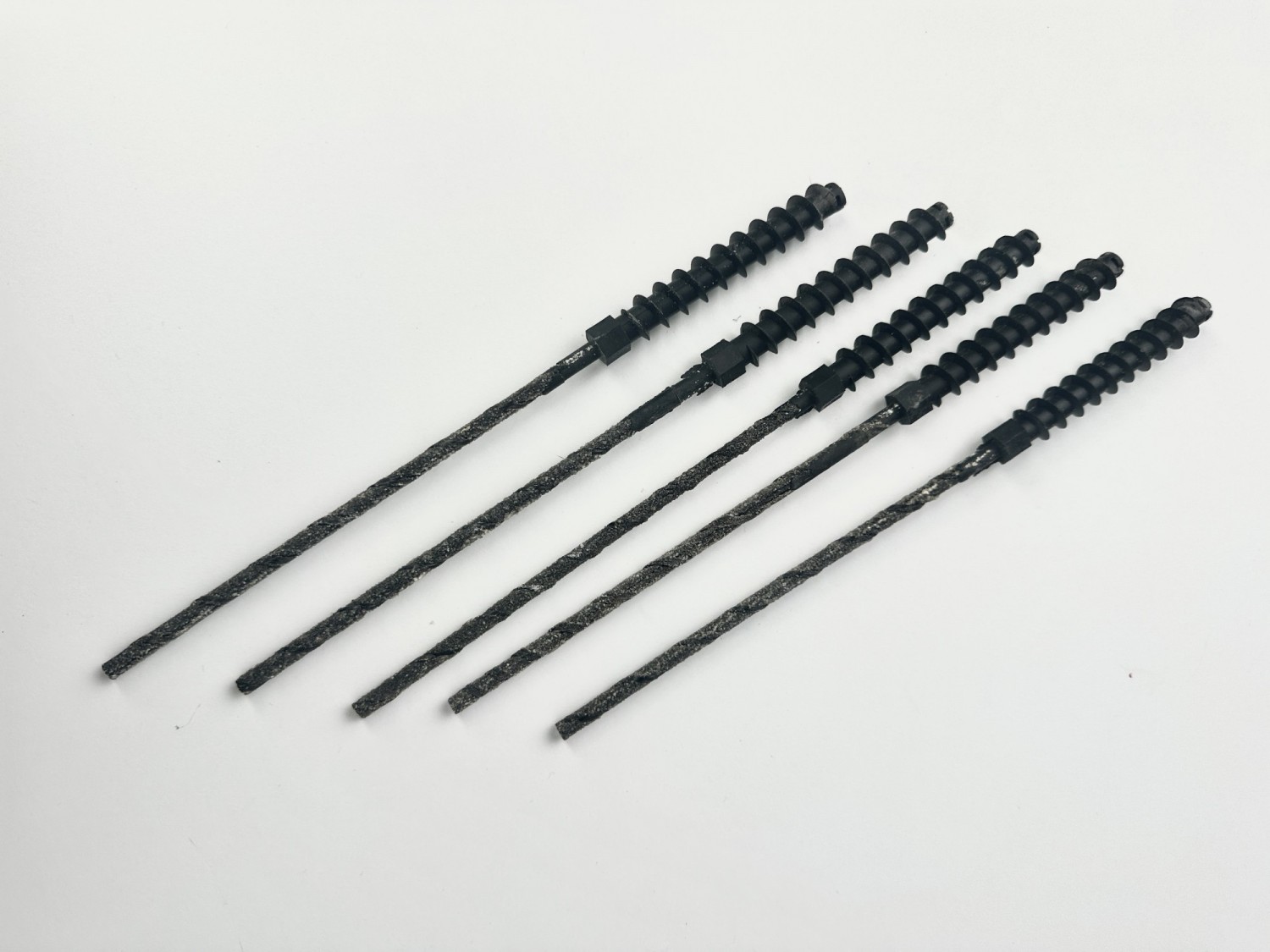

Гибкая связь для газобетона - это композитный базальтопластиковый стержень, оснащённый с одной стороны винтовым анкером из высокопрочного полиамида для установки в основание из ячеистого бетона (газобетон или пенобетон), с другой стороны стержень с песчаным напылением, обеспечивающим сцепление со строительным раствором в шве кладки облицовочного кирпича. При наличии теплоизоляции, для ее закрепления и создания вентиляционного зазора, применяется пластиковый фиксатор для утеплителя.

Композитные гибкие связи для газобетона производства ООО «Обнинский Завода Композитных Материалов» используются для соединения несущей стены из пористого материала, такого как газобетон или пенобетон, с теплоизоляцией (при ее наличии) и облицовочным слоем из мелкоштучного материала (строительный кирпич, облицовочный керамический, клинкерный кирпич и др.)

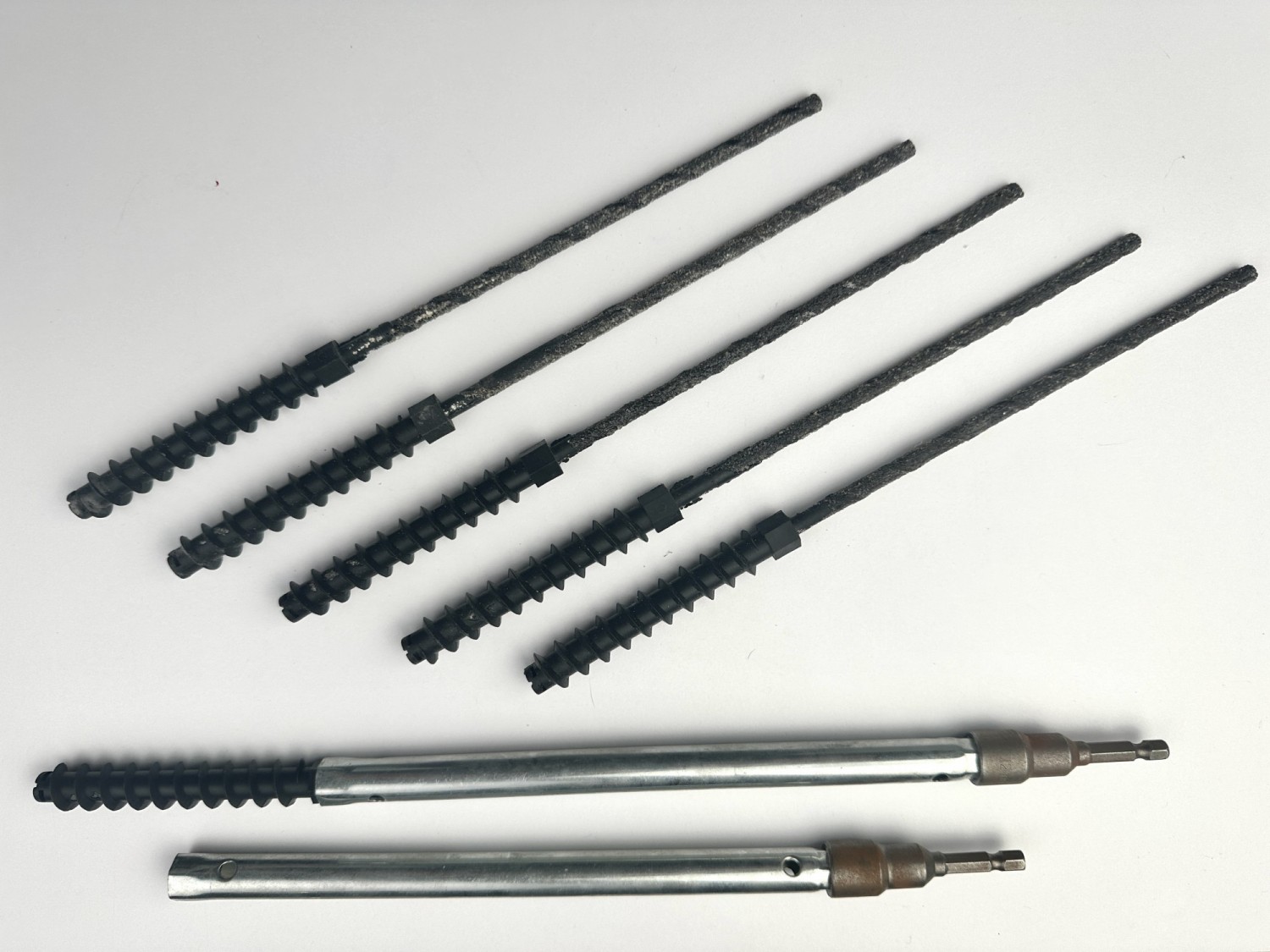

Монтаж гибкой связи осуществляется вручную путем ее завинчивания с помощью трубчатого ключа с размером головки на 12 и накидным ключом сверху; или с помощью специального адаптера для шуруповерта (приобретается отдельно).

Особенности гибких связей для газобетона:

высокая прочность (выдерживают высокие нагрузки «на вырыв» до 4000 Н);
отсутствие «мостиков холода»;
долговечность (не ржавеют, устойчивы к влаге и перепадам температур);
гибкость (компенсируют деформации и подвижки стен);
универсальность (подходят для газобетона, пенобетона и других ячеистых блоков);
доступная стоимость.

ЦЕНА ГИБКИХ СВЯЗЕЙ ДЛЯ ГАЗОБЕТОНА

Наименование	шт. в коробке	Цена, руб./шт.
Гибкая связь КГС БПА-6-180-газобетон	500	21,49
Гибкая связь КГС БПА-6-200-газобетон	500	23,35
Гибкая связь КГС БПА-6-220-газобетон	500	25,90
Гибкая связь КГС БПА-6-230-газобетон	500	26,25
Гибкая связь КГС БПА-6-250-газобетон	500	27,50
Гибкая связь КГС БПА-6-280-газобетон	500	29,80
Гибкая связь КГС БПА-6-300-газобетон	500	30,80
Гибкая связь КГС БПА-6-320-газобетон	500	32,70
Гибкая связь КГС БПА-6-350-газобетон	500	35,50
Гибкая связь КГС БПА-6-400-газобетон	500	38,90

Особенности маркировки

Маркировка «КГС БПА-6-250-газобетон» расшифровывается следующим образом:

«КГС» - композитная гибкая связь.
«БПА» - материал базальтопластик.
«6» - диаметр сечения стержня.
«250» - длина гибкой связи в мм.
«газобетон» - материал основания, в который вкручивается гибкая связь.

КАК ПРАВИЛЬНО РАССЧИТАТЬ ДЛИНУ ГИБКИХ СВЯЗЕЙ ДЛЯ ГАЗОБЕТОНА

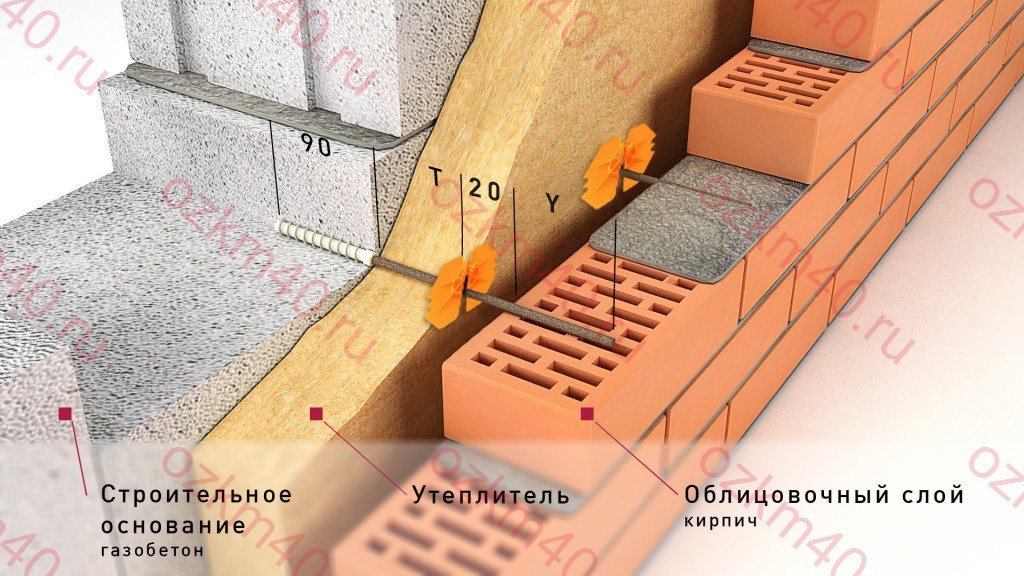

Необходимая длина гибкой связи рассчитывается по формуле: «L = 90 мм + Т + 20 мм + Y», где

«L» – это искомая длина гибкой связи,
«90 мм» - глубина заделки гибкой связи в несущую стену,
Т – это толщина слоя утеплителя (при его наличии!),
«20 мм» - величина воздушный зазор (может отличаться в зависимости от технического решения),
«Y» - глубина заделки гибкой связи в облицовочную стену должна составлять ¾ ширины облицовочного материала (в случае обычного строительного кирпича шириной 120 мм заделка составит не менее 90 мм).

Если не предполагается использование утеплителя в стене, то длина гибкой связи рассчитывается по формуле: «L = 90 мм + 20 мм + Y»» при аналогичных обозначениях.

КАК ПРАВИЛЬНО РАССЧИТАТЬ КОЛИЧЕСТВО ГИБКИХ СВЯЗЕЙ ДЛЯ ГАЗОБЕТОНА

Общее количество гибких связей = общая площадь всех стен (без окон и дверей) х 5,5 шт.

На практике, на 1 м² поверхности необходимо установить не менее 5 гибких связей. Точное количество определяется на стадии проектирования.

Процесс монтажа:

1. после затвердевания на стене из газобетона маркируются места для сверления отверстий под гибкие связи таким образом, чтобы покрытые песчаным напылением стороны гибких связей достигали растворных швов в облицовочном слое на 3/4 ширины облицовочного слоя;

2. сверлятся отверстия глубиной до 100 мм сверлом диаметром 10 мм;

3. готовые отверстия продуваются от пыли;

4. гибкую связь винтовым анкером необходимо установить в газобетонный блок: для этого ее закручивают до упора при помощи трубчатого ключа с размером головки на 12 и накидным ключом сверху; или с помощью специального адаптера для шуруповерта;

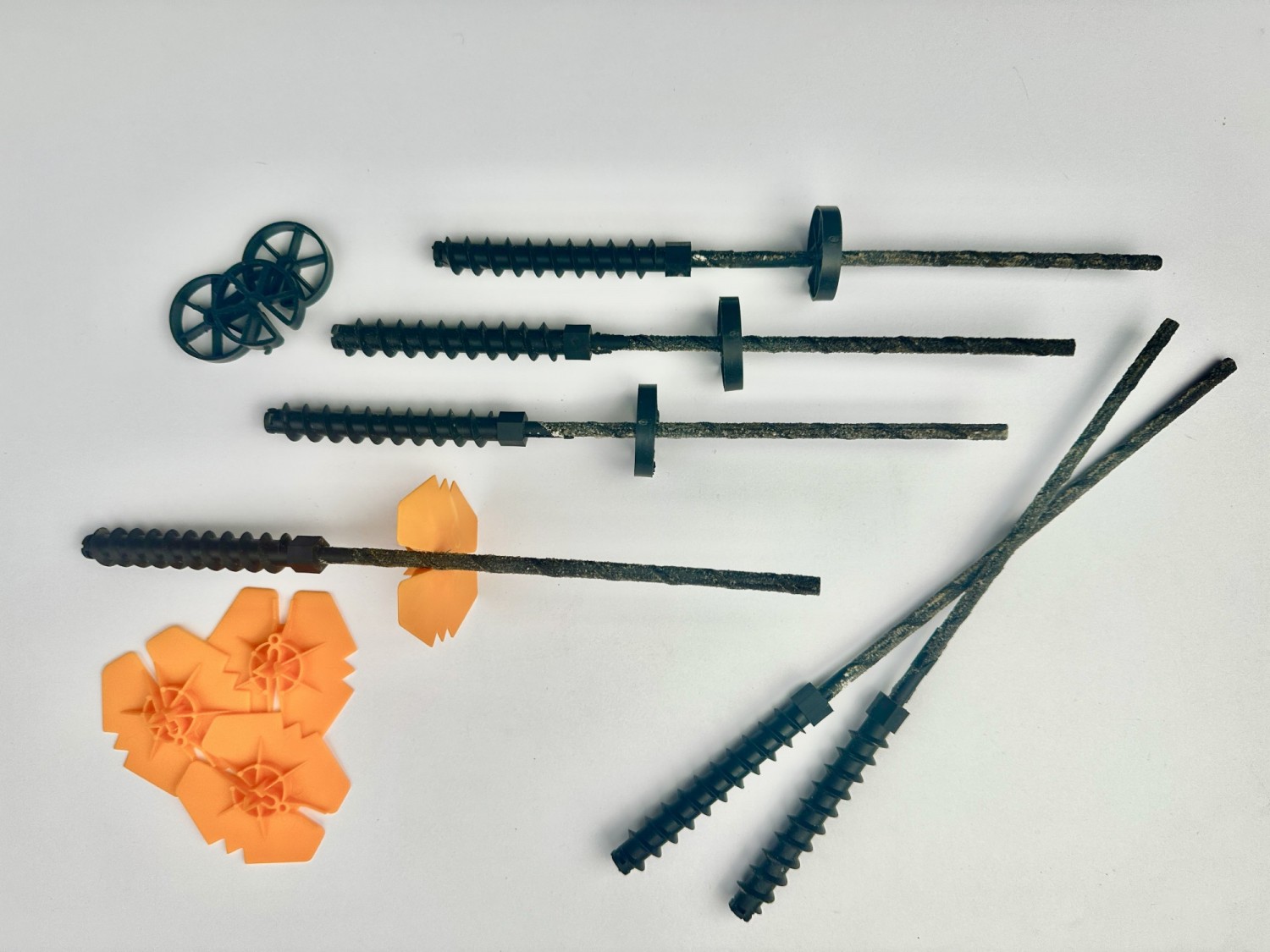

5. при наличии в конструкции теплоизоляции на свободные концы гибких связей устанавливается утеплитель и прижимается специальными фиксаторами. Тем самым устанавливается вентиляционный зазор.

6. оставшуюся часть гибкой связь закладывают в швы кладки облицовочного слоя.
